Instalace a uvedení do provozu

Nastavení jističe stanice

VeřejnéTyp obsahu: Návod

Jak v aplikaci MyBox (Nastavení stanice › Servis › Možnosti) zadat hodnotu jističe nabíjecího bodu, včetně rozdělení proudu u dvouvývodových stanic.

Návod na nastavení hodnot jističů nabíjecí stanice MyBox v mobilní aplikaci. Správné nastavení zajistí, že stanice nepřekročí povolený odběr na přívodu.

Platí pro zařízení

  • MyBox Home
  • MyBox Plus
  • MyBox Profi
  • MyBox Post

Předpoklady

  • Stanice je spárována do cloudu a Online v aplikaci MyBox — hodnoty lze měnit jen u stanice ve stavu Online.
  • Znáte hodnotu jističe, který jistí nabíjecí bod (u dvouvývodové stanice i hodnotu hlavního jističe přívodu).

Jistič se zadává už při párování

Aplikace se na jistič ptá už při párování stanice do cloudu na obrazovce Konfigurace zařízení („Zadejte jistič nabíječky“, u stanice s víc konektory „Zadejte jističe jednotlivých konektorů stanice“). Tento postup použijte, když chcete hodnotu později změnit nebo zkontrolovat — například když aplikace po párování ohlásí, že nastavení jističů nebylo potvrzeno.

Postup

1. Otevřete nastavení stanice

Ve spodní navigaci zvolte Domů a otevřete detail své stanice (ťuknutím na její widget nebo kartu). Vpravo nahoře ťukněte na ozubené kolo (popisek „Nastavení“) — stejně funguje ťuknutí na název stanice.

Detail stanice „Garáž“ — v záhlaví vpravo nahoře tlačítka „⋯“ (Další možnosti) a ozubené kolo (Nastavení)

2. Odemkněte záložku Servis

Hodnoty jističů jsou na záložce Servis, která je skrytá a odemyká se servisním heslem.

  1. Přejděte na hlavní záložku Stanice a na její podzáložku Systém.
  2. Sjeďte úplně dolů k poli Servisní heslo.
  3. Zadejte heslo mybox a potvrďte (tlačítkem ✓ nebo „Hotovo“ na klávesnici). Při překlepu se pod polem zobrazí „Nesprávné heslo“.
Nastavení stanice › Stanice › Systém — úplně dole pole „Servisní heslo“ s potvrzovacím tlačítkem ✓, zatím prázdné

Po odemčení se místo pole objeví zelený řádek Servisní režim aktivní (s nápisem „Zrušit“) a mezi hlavními záložkami přibude Servis.

Nastavení stanice › Stanice › Systém po odemčení — dole zelený řádek „Servisní režim aktivní“ s nápisem „Zrušit“ a mezi hlavními záložkami nově záložka Servis

Jak dlouho odemčení platí

Odemčení platí jen pro tuto stanici a jen do chvíle, kdy obrazovku Nastavení stanice zavřete — příště heslo zadáte znovu. Servisní heslo odemyká pouze záložku Servis.

3. Nastavte hodnoty jističů

Přejděte na hlavní záložku Servis, podzáložku Možnosti, a v sekci Hodnoty jističů ťukněte na řádek, který chcete změnit. Otevře se spodní list s názvem řádku a polem pro hodnotu. Zadejte číslo (list ukazuje „Rozsah 6 – 80“ a jednotku A) a ťukněte na Uložit.

Servis › Možnosti u stanice MyBox Home — sekce „Hodnoty jističů“ s řádky „Max. proud přívodu“ (63 A) a „Jistič nabíječky“ (32 A) Spodní list „Jistič nabíječky“ s textem „Rozsah 6 – 80“, polem s hodnotou 32 A a tlačítkem Uložit

Název řádku závisí na modelu — aplikace zobrazuje jen řádky, které stanice hlásí:

ModelŘádek v sekci Hodnoty jističů
MyBox HomeJistič nabíječky
MyBox Plus LAN, Profi, PostAC1 max. proud; u stanice se dvěma nabíjecími body navíc AC2 max. proud

Hodnotu odešle aplikace do stanice po ťuknutí na Uložit; řádek je neaktivní, dokud stanice změnu nepotvrdí. Pokud potvrzení nedorazí do 15 sekund, aplikace ukáže „Stanice neodpověděla. Zkuste to prosím znovu.“ a vrátí původní hodnotu. Mimo rozsah, nebo s desetinnou částí, aplikace hodnotu odmítne („Zadejte číslo v rozsahu 6 – 80.“, „Zadejte celé číslo (bez desetinné části).“).

Jednovývodová stanice (1 nabíjecí bod)

Nastavte hodnotu jističe nabíjecího bodu do jediného řádku jističe (u MyBox Home Jistič nabíječky, u Plus LAN, Profi a Post AC1 max. proud).

Příklad: jistič 32 A → 32 A

Dvouvývodová stanice (2 nabíjecí body)

Proud je nutné rozdělit mezi oba body tak, aby součet nepřekročil hodnotu jističe na přívodu. Zpravidla se rozděluje rovnoměrně (50/50).

Příklad: jistič 64 A → AC1 max. proud = 32 A, AC2 max. proud = 32 A

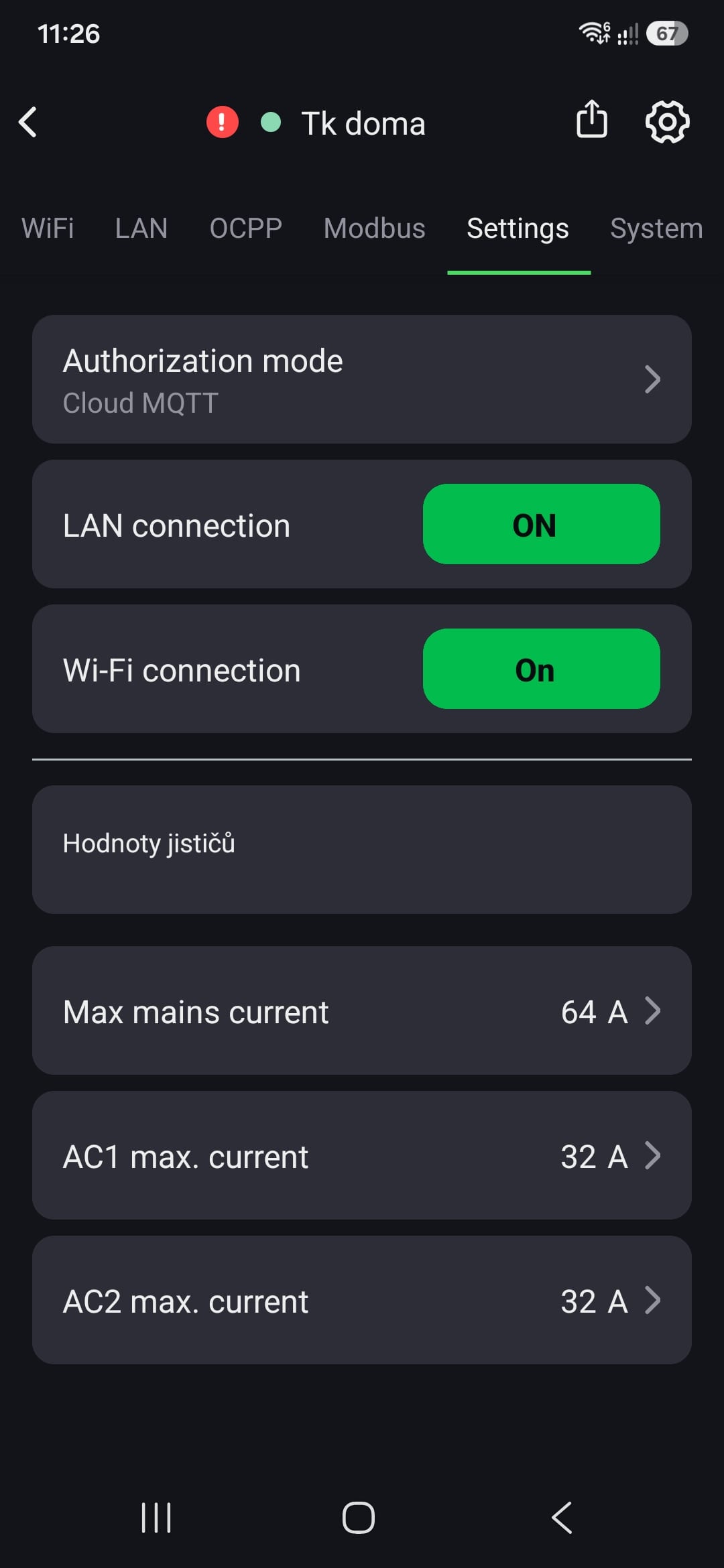

Servis › Možnosti u dvoukonektorové stanice — sekce „Hodnoty jističů“ s řádky „Max. proud přívodu“ (63 A), „AC1 max. proud“ (32 A) a „AC2 max. proud“ (32 A)

Součet nesmí překročit jistič

Součet jističů jednotlivých konektorů (AC1 + AC2 max. proud) nesmí překročit hodnotu hlavního jističe přívodu stanice — aplikace to při zadávání jističů při párování připomíná větou „Součet jističů konektorů nesmí přesáhnout hlavní jistič přívodu.“ Nesprávné nastavení může vést k vybavení jističe.

Nezaměňte s dalšími hodnotami

Ve stejné sekci je řádek Max. proud přívodu — pevný horní strop proudu celé stanice (10–200 A, výchozí 32 A, u MyBox Profi a Post 63 A). Není to jistič nabíjecího bodu. Neplette si ho ani s Hodnotou hlavního jističe na záložce Servis › DLM — tu používá dynamické řízení proudu (DLM).
