Elektroměr ABB B24 — proudové transformátory a nastavení

Elektroměr ABB B24 slouží jako měření na patě budovy pro AC Sensor Master. Postup pokrývá celou instalaci: zapojení měřicích transformátorů proudu (MTP), nastavení převodového poměru, komunikaci RS485 a parametr Mains-meter v MyBox Cloudu.

Platí pro zařízení

• AC Sensor Master (s externím elektroměrem ABB B24)

Proč B24 potřebuje proudové transformátory

Na rozdíl od přímo měřicího B23 je B24 transformátorový elektroměr — nemá vlastní bočníky a proud měří výhradně přes externí MTP. Přímé zapojení fázových vodičů do proudových svorek zničí měřicí obvod.

Po nastavení převodového poměru násobí elektroměr naměřené hodnoty tímto poměrem a na displej i na Modbus posílá rovnou primární hodnoty — tedy skutečný proud v hlavním přívodu. Převod se proto nastavuje v elektroměru, nikdy přepočtem v Cloudu.

Část 1 — Volba proudových transformátorů

1. Zvolte převodový poměr MTP

• Primární proud ≥ jmenovitý proud hlavního jističe; volí se nejbližší vyšší normalizovaná hodnota.
• Sekundár 5 A (běžnější) nebo 1 A — B24 zvládne oba.
• Třída přesnosti: pro řízení výkonu (DLM) stačí třída 1, pro fakturační měření 0,5S.
• Zatížení (VA): vlastní spotřeba proudového obvodu B24 je zanedbatelná (0,007 VA na fázi), o potřebné zátěži MTP rozhoduje hlavně délka a průřez sekundárního vedení.

Všechny tři MTP musí mít stejný převod — elektroměr má jeden společný poměr pro všechny fáze.

Část 2 — Zapojení proudových transformátorů

Svorkovnice B24

Řada se 7 svorkami (zleva):

Řada se 3 svorkami (zleva, každá pod „svou" napěťovou svorkou):

Komunikace a výstup (pod plombovatelným krytem u řady se 3 svorkami):

2. Nasaďte MTP na fázové vodiče

1. MTP osaďte na hlavní přívod objektu — musí měřit celý odběr včetně nabíjecích stanic, jinak DLM nedostane správný podklad pro řízení.
2. Dodržte orientaci P1 → P2: P1 směřuje k přívodu (síti), P2 k zátěži. Otočený MTP se projeví zápornou hodnotou výkonu na dané fázi.
3. Jeden MTP na každou fázi; poznamenejte si, který MTP je na které fázi.

3. Zapojte sekundáry a napěťové odbočky

1. Sekundáry MTP: S1 na svorky 1 / 4 / 7 v sedmisvorkové řadě, S2 na svorky 3 / 6 / 9 v třísvorkové řadě na protilehlé straně — vždy podle fáze, na které MTP sedí. Počítejte s tím při plánování tras kabelů: S1 a S2 jednoho MTP jdou na opačné strany přístroje.
2. Napěťové odbočky ze stejných fází na svorky 2 / 5 / 8, nulový vodič na svorku 11 — vše v sedmisvorkové řadě.
3. Napěťové obvody jistěte 10 A jističem char. B (nebo rychlou pojistkou).
4. Průřez vodičů 0,5–10 mm². Utahovací moment podle štítku na přístroji — na měřených kusech max. 1,2 Nm pro silové svorky a max. 0,25 Nm pro komunikaci a I/O.

Část 3 — Nastavení převodového poměru v elektroměru

4. Otevřete nastavení Ratios

1. Podržte OK cca 2 sekundy — přepnete se z výchozí obrazovky do hlavního menu.
2. Šipkou ▼ najděte položku SEt a potvrďte OK.
3. V menu SEt je Ratios druhá položka (hned za Clock). Vyberte ji a potvrďte OK.

Na displeji se zobrazí veličina Ct a aktuální převodový poměr.

5. Nastavte proudový převod Ct

1. Pro editaci stiskněte a podržte SET — aktivní číslice začne blikat.
2. Šipkou ▼ měňte hodnotu blikající číslice (podržením se hodnota mění nahoru).
3. Tlačítkem OK přepnete na další číslici.
4. Nastavte čitatel = primární proud MTP (1–9999) a jmenovatel = sekundární proud MTP (1–9), tedy např. 200 / 5.
5. Potvrďte OK.

6. Zkontrolujte napěťový převod Ut

V témže menu přepněte šipkou ▼ na veličinu Ut (napěťový převod). V NN instalaci se měřicí transformátory napětí nepoužívají — Ut nechte na výchozí hodnotě 1/1.

Při té příležitosti zkontrolujte v menu SEt i položku Wires — pro standardní síť TN 3×230/400 V musí být 4 (výchozí hodnota). Podržením OK se pak vraťte na hlavní obrazovku.

Část 4 — Nastavení komunikace RS485

Cílové parametry:

7. Vstupte do nastavení RS485

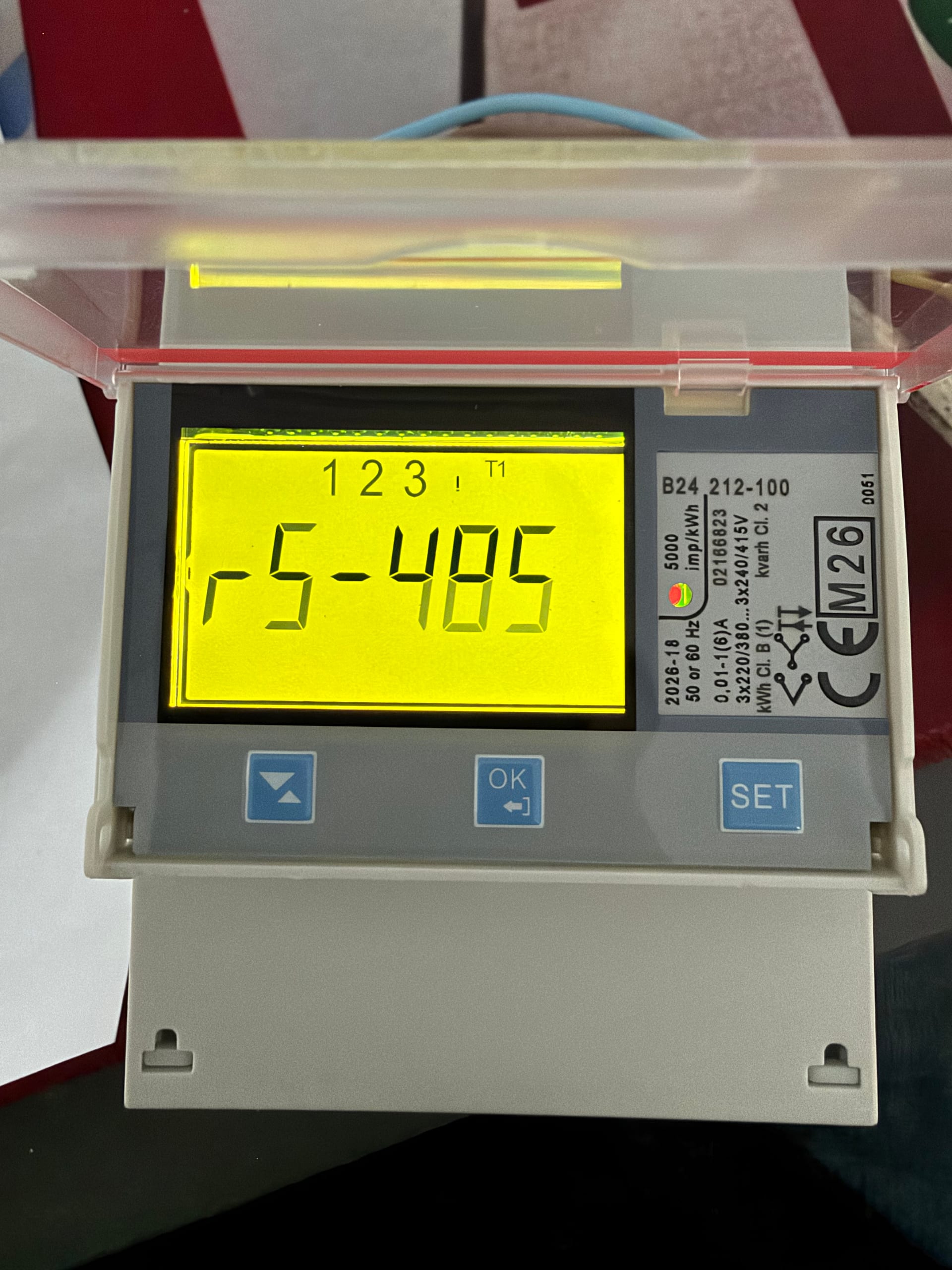

Stiskněte tlačítko SET na elektroměru. Šipkou dolů přejděte na nastavení RS485 a potvrďte tlačítkem OK.

8. Nastavte Baud rate na 9600

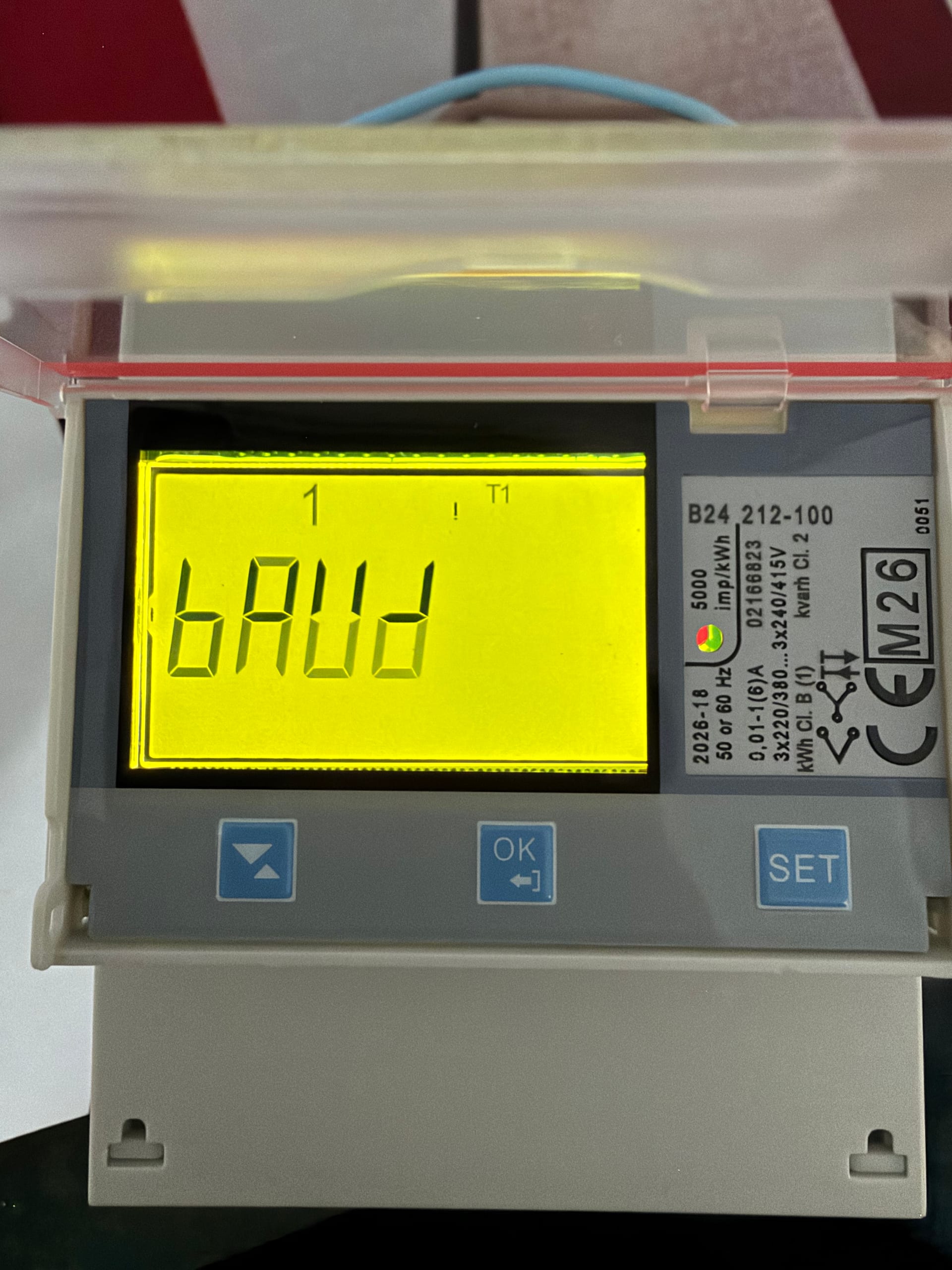

1. Šipkou dolů najeďte na položku bAUd.

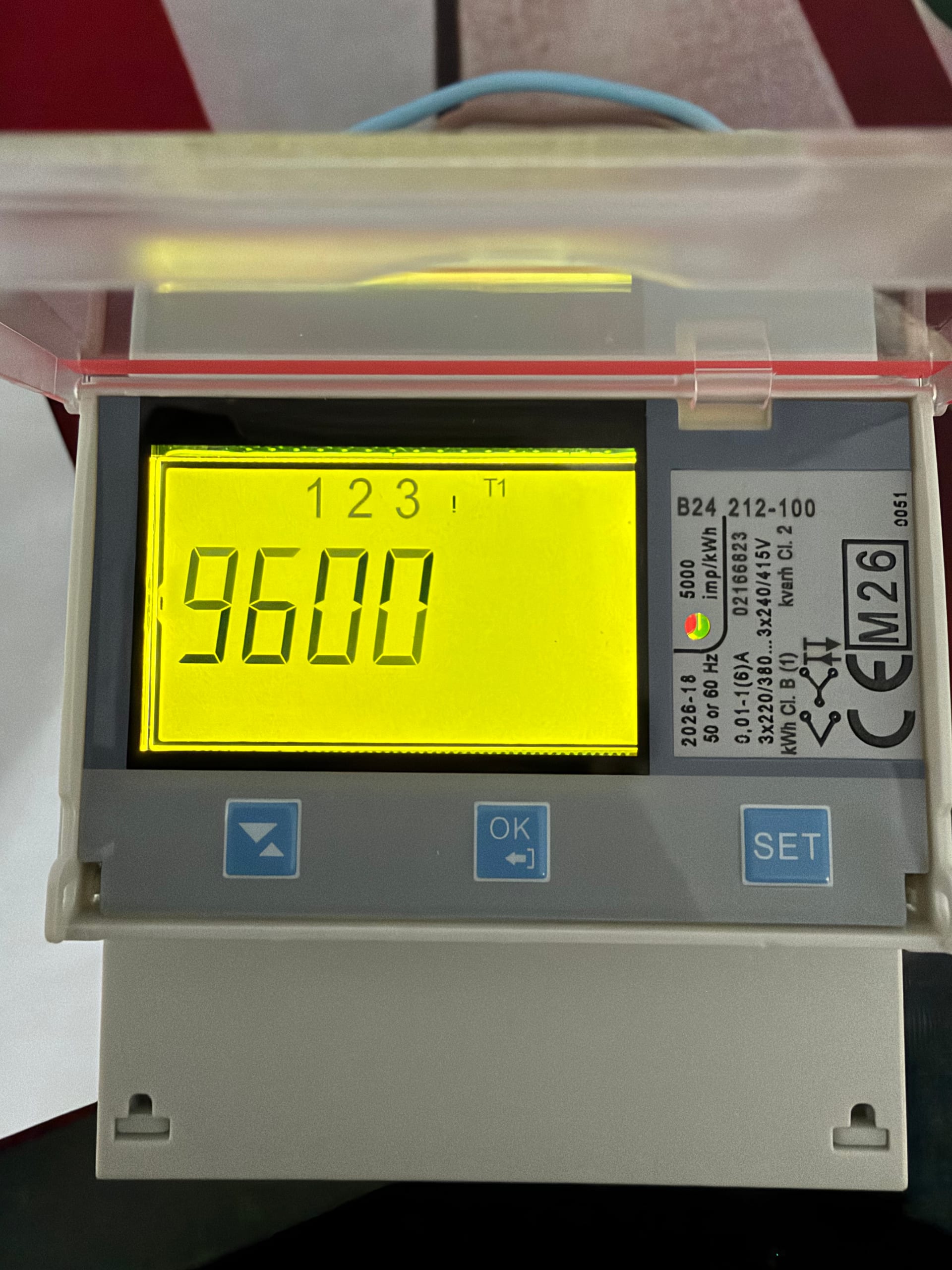

2. Potvrďte tlačítkem OK, poté stiskněte SET a nastavte hodnotu na 9600.

3. Potvrďte tlačítkem OK a podržte ho pro návrat z nastavení Baud.

9. Nastavte Parity na nonE

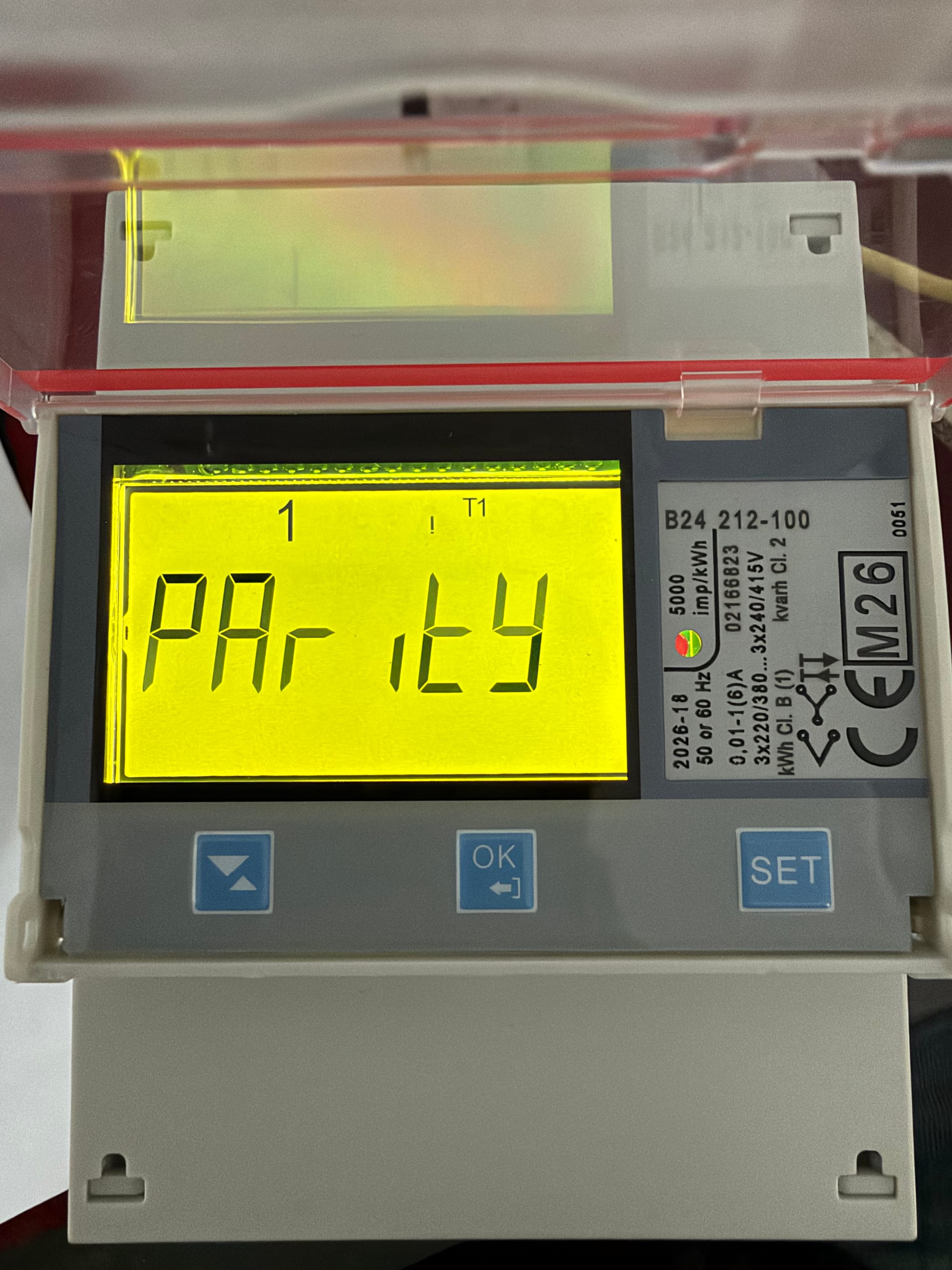

1. 2× stiskněte šipku dolů — přejdete na nastavení PAritY.

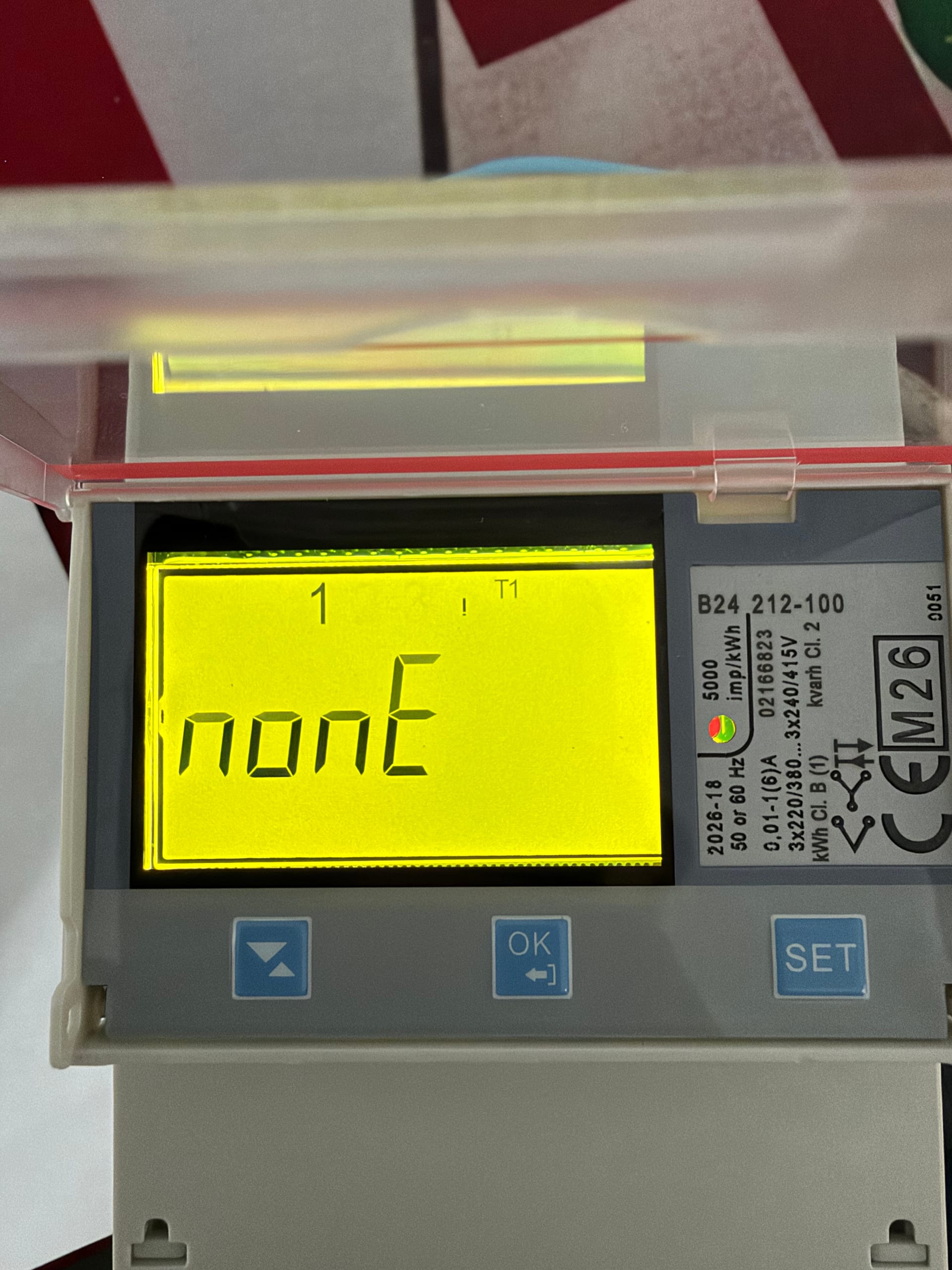

2. Stiskněte SET a nastavte hodnotu na nonE.

3. Potvrďte tlačítkem OK.

Část 5 — Konfigurace Mains-meter v MyBox Cloudu

Po nastavení elektroměru je nutné nakonfigurovat AC Sensor Master v MyBox Cloudu, aby věděl, jak s elektroměrem komunikovat.

10. Otevřete nastavení AC Sensor Master v Cloudu

Přihlaste se do MyBox Cloudu a přejděte do nastavení vašeho AC Sensor Master.

11. Nastavte Mains-meter

Najeďte na parametr Mains-meter a do pole mains-meter-settings vložte následující konfiguraci:

{"comm":{"slave_id":1},"props":[{"register":23308,"read_func":3,"datatype":"uint32","endianness":2,"length":6,"divider":100,"props_list":[{"prop_id":"ac-current-1","offset":0},{"prop_id":"ac-current-2","offset":2},{"prop_id":"ac-current-3","offset":4}]}]}

12. Restartujte AC Sensor Master

Proveďte Reboot AC Sensor Master. Po restartu ověřte, že parametr Mains-meter-status ukazuje OK.

Ověření instalace

1. Směr proudu na displeji — na výchozí obrazovce ukazují šipky u čísel fází směr toku: šipka doprava = odběr (import), doleva = dodávka (export), chybějící šipka = na fázi je jen napětí, žádný proud. Při odběru ze sítě musí mít všechny tři fáze šipku doprava (u objektů s FVE se přes den může legitimně objevit i šipka doleva).
2. Proud po fázích — v hlavním menu InSt → Current porovnejte hodnoty s klešťovým ampérmetrem na hlavním přívodu. Musí sedět, ne být násobkem ani zlomkem.
3. Hodnoty v Cloudu — ac-current-1/2/3 musí odpovídat displeji elektroměru.
4. Mains-meter-status = OK.
