Nastavení QR kódů na 5" displeji stanice MyBox z vlastního OCPP backendu.
Nabíjecí stanice MyBox lze objednat s 5" displejem, interně označovaným AFIR. Displej zobrazuje informace o dobíjení a QR kódy, přes které zákazník spustí dobíjení bez registrace — tedy ad-hoc dobíjení, které u veřejných stanic vyžaduje evropské nařízení AFIR (Alternative Fuels Infrastructure Regulation).
Obsah QR kódů si určuje provozovatel. Do stanice se zadává URL adresa, QR kód si z ní stanice vygeneruje sama.
Platí pro zařízení
- MyBox Plus
- MyBox Profi
- MyBox Post
Displej je volitelná výbava — objednává se ke stanici.
Konfigurační klíče
| Klíč | Typ | Obsah |
|---|---|---|
AO Afir code 1 | text | URL pro QR kód prvního dobíjecího bodu |
AO Afir code 2 | text | URL pro QR kód druhého dobíjecího bodu |
Oba klíče jsou z OCPP backendu přístupné přes ChangeConfiguration a
GetConfiguration.
Varianty zobrazení
| Vyplněno | Co se zobrazí na displeji |
|---|---|
| ani jeden klíč | Žádný QR kód — jen informace o dobíjení |
jen AO Afir code 1 | Jeden QR kód uprostřed displeje. Odkazujete na celou stanici, konkrétní dobíjecí bod si zákazník vybere v aplikaci. |
AO Afir code 1 i AO Afir code 2 | Dva QR kódy — code 1 vlevo pro levý dobíjecí bod, code 2 vpravo pro pravý. Odkazujete přímo na konkrétní bod. |
Zadané QR kódy zůstávají v platnosti, dokud je nezměníte.
Nastavení přes OCPP
Hodnotu zapíšete zprávou ChangeConfiguration (OCPP 1.6 JSON):
[2,"<messageId>","ChangeConfiguration",{"key":"AO Afir code 1","value":"https://backend.example.com/CZ*XXX*E1S0001*1"}]Stanice odpoví:
[3,"<messageId>",{"status":"Accepted"}]Druhý dobíjecí bod nastavíte stejně pod klíčem AO Afir code 2. Aktuálně
nastavené hodnoty si ověříte zprávou GetConfiguration:
[2,"<messageId>","GetConfiguration",{"key":["AO Afir code 1","AO Afir code 2"]}]Ověřte přiřazení bodů
Pokud používáte oba klíče, po nastavení načtěte oba QR kódy telefonem a ověřte, že levý kód míří na levý dobíjecí bod a pravý na pravý.
Jak displej vypadá

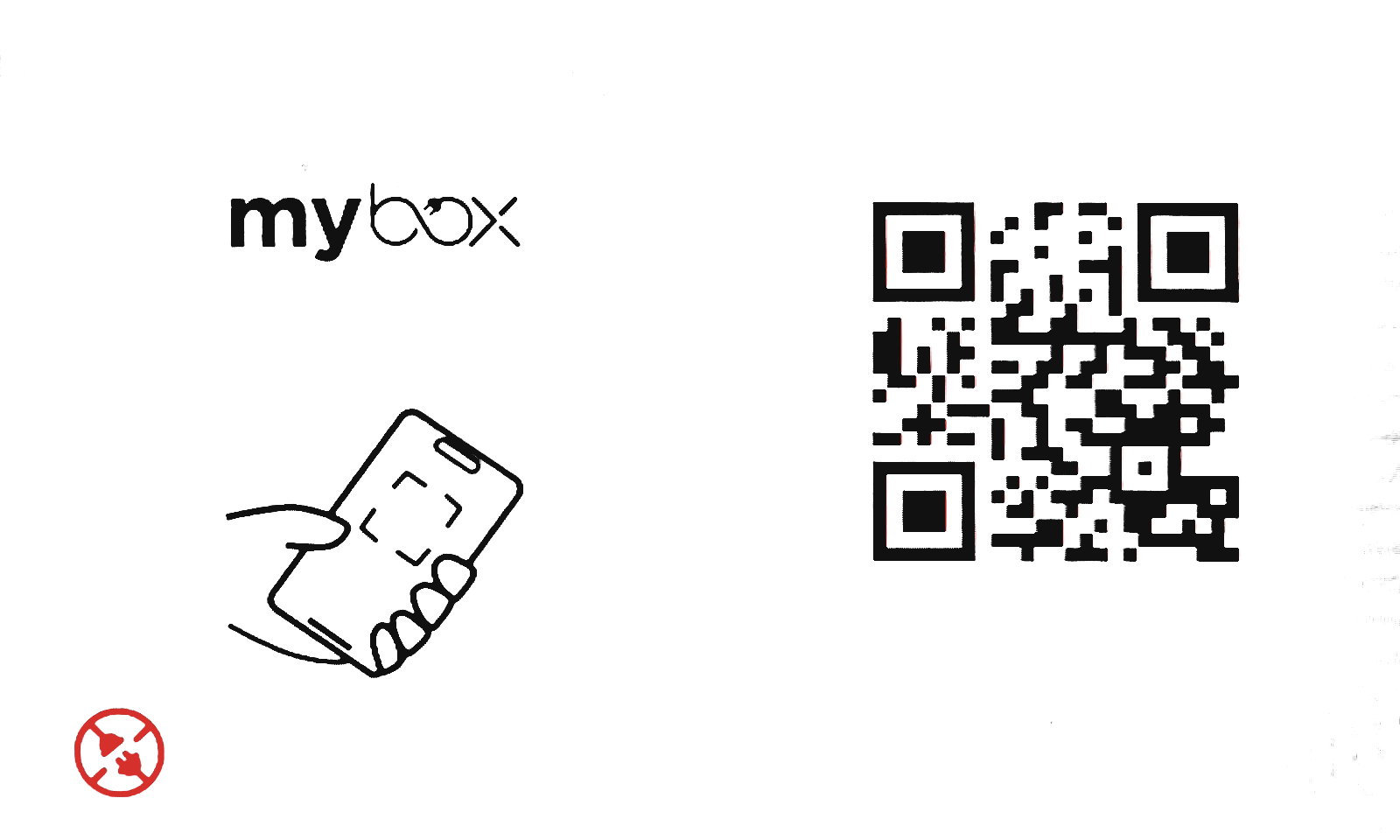

Jeden QR kód
Vyplněný AO Afir code 1 — jeden QR kód, odkaz na celou stanici.

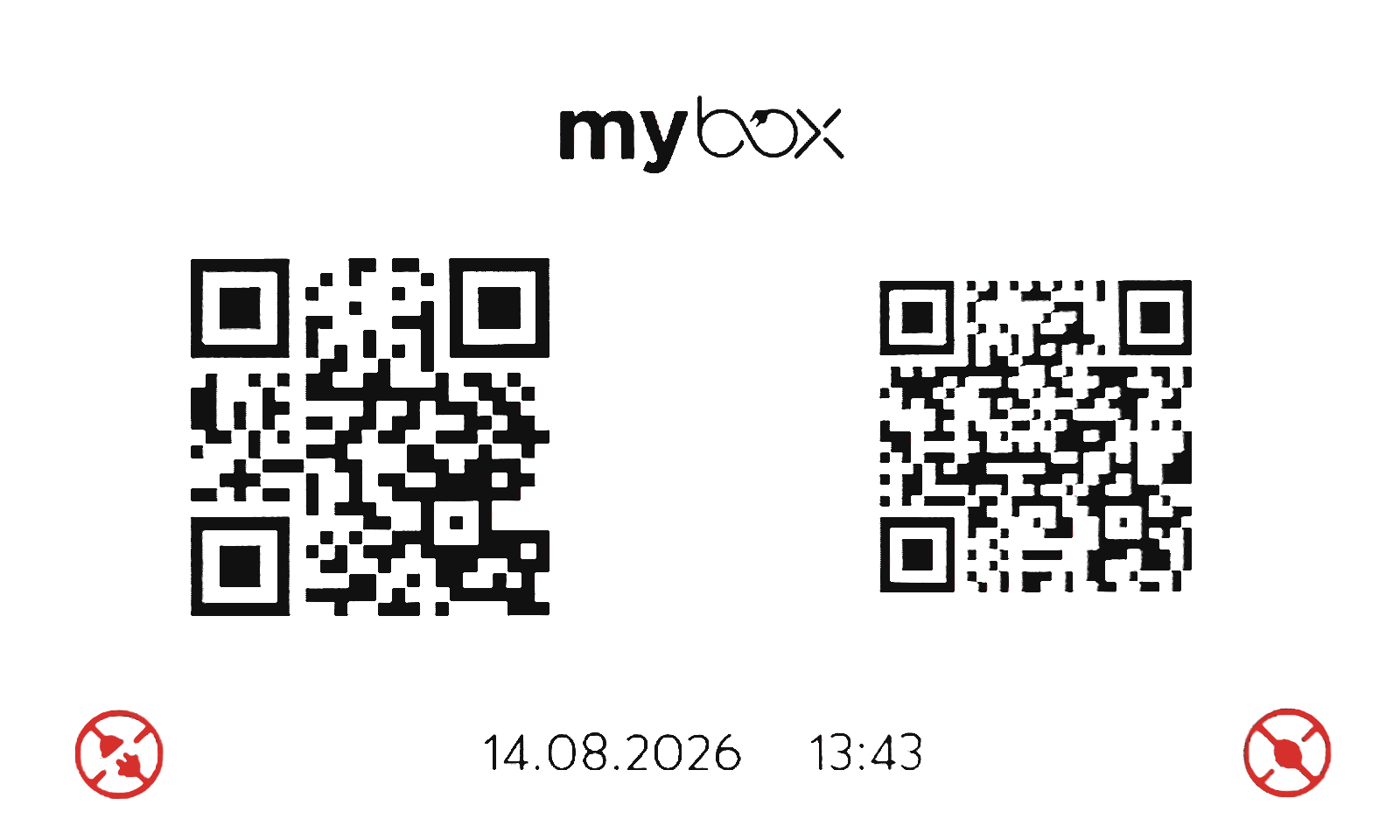

Dva QR kódy
Vyplněné oba klíče — code 1 vlevo, code 2 vpravo, každý pro svůj dobíjecí bod.
